Apakah Perbezaan Utama Antara Micro-Stamping dan Bahagian Elektronik Standard?

Memahami Bahagian Setem Elektronik dan Peranannya dalam Elektronik Moden

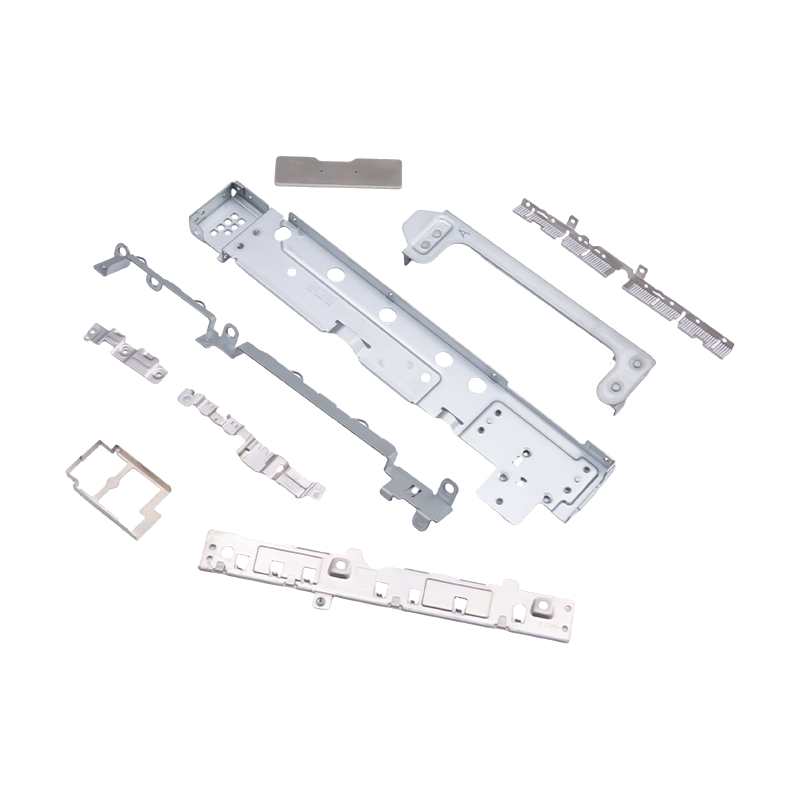

Bahagian pengecap elektronik ialah komponen logam ketepatan yang dihasilkan melalui proses pengecapan progresif atau pemindahan di mana kepingan logam rata atau stok gegelung dibentuk secara progresif, ditebuk, dibengkokkan dan dibentuk oleh set mati yang dikeraskan untuk menghasilkan bahagian siap dengan toleransi dimensi yang ketat. Komponen ini membentuk asas struktur dan elektrik hampir setiap peranti elektronik dalam pengeluaran hari ini — daripada telefon pintar dan komputer riba pengguna kepada modul kawalan automotif, implan perubatan dan penderia industri. Kategori ini merangkumi pelbagai jenis komponen yang sangat besar termasuk terminal, penyambung, perisai, kurungan, sesentuh, bingkai plumbum, penyebar haba dan elemen spring, semuanya berkongsi ciri umum yang terbentuk daripada kepingan logam dan bukannya dimesin daripada stok pepejal atau tuangan daripada logam cair. Dalam alam semesta luas bahagian pengecap elektronik, perbezaan antara pengecapan mikro dan pengecapan standard mewakili salah satu garis pemisah yang paling ketara secara praktikal dalam keupayaan pembuatan, keperluan proses dan kesesuaian aplikasi penggunaan akhir.

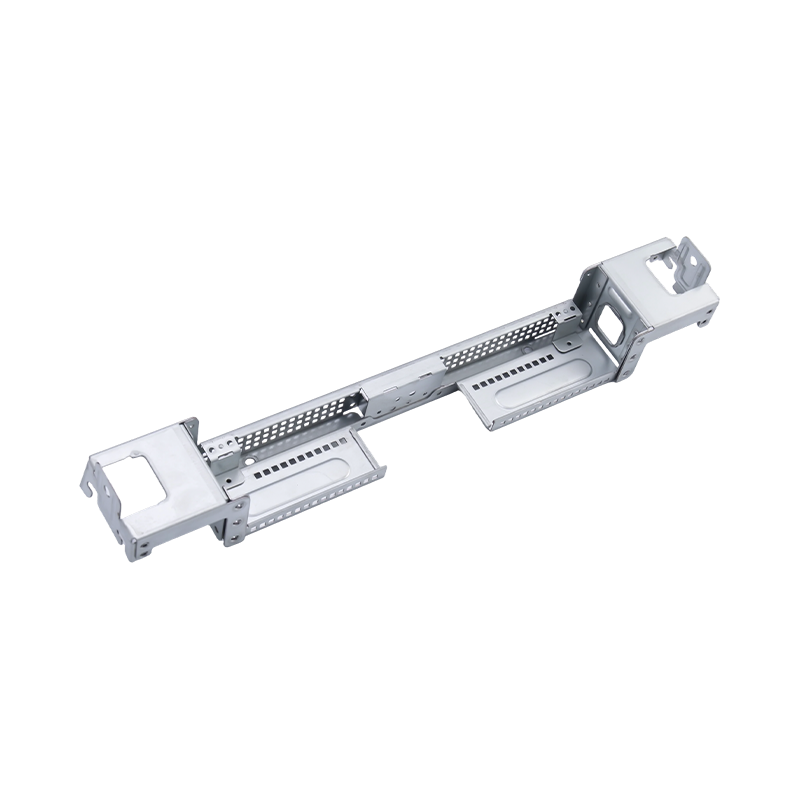

Mentakrifkan Bahagian Setem Elektronik Standard: Dimensi dan Keupayaan

Bahagian pengecap elektronik standard menempati bahagian tengah yang luas dalam industri pengecapan, merangkumi komponen dengan saiz ciri dan ketebalan bahan yang boleh dihasilkan dengan pasti oleh alat die progresif konvensional dan mesin pengecap standard pada volum tinggi. Dari segi praktikal, bahagian pengecap elektronik standard biasanya dihasilkan daripada kepingan logam dengan ketebalan antara lebih kurang 0.15 mm hingga 3.0 mm, dengan lubang tebuk, ciri terbentuk dan jejari lentur yang berdimensi dalam persepuluh milimeter dan bukannya mikron. Toleransi dimensi pada bahagian pengecap elektronik standard biasanya jatuh dalam julat ±0.05 mm hingga ±0.1 mm, boleh dicapai dengan perkakas konvensional yang diselenggara dengan baik pada peralatan penekan daripada unit atas bangku 25 tan hingga mesin pemindahan 400 tan untuk komponen yang lebih besar.

Julat bahan untuk bahagian pengecap elektronik standard adalah luas dan termasuk keluli tergelek sejuk, keluli tahan karat gred 301 dan 304, aloi tembaga seperti loyang C110, C194, dan C260, aloi aluminium 1100 dan 3003, dan perak nikel. Pilihan kemasan permukaan termasuk penyaduran elektrik dengan timah, nikel, perak atau emas secara rutin digunakan pada bahagian pengecap elektronik standard untuk mencapai rintangan sentuhan, rintangan kakisan dan ciri kebolehpaterian yang diperlukan untuk litar atau fungsi mekanikalnya yang khusus. Jumlah pengeluaran untuk bahagian pengecap elektronik standard boleh berjulat dari ribuan hingga ratusan juta keping setiap tahun, dengan alat die progresif membolehkan kadar kitaran 100 hingga 800 pukulan seminit bergantung pada kerumitan bahagian dan saiz akhbar.

Apa Yang Mentakrifkan Setem Mikro dan Tempat Ia Mencapah Daripada Amalan Standard

Pengecapan mikro memasuki gambar apabila keperluan dimensi bahagian pengecap elektronik melebihi apa yang boleh diberikan oleh alatan dan kawalan proses standard. Walaupun tiada ambang yang dipersetujui secara universal, pengecapan mikro secara amnya difahamkan bermula apabila ketebalan bahan jatuh di bawah 0.1 mm, apabila saiz ciri yang ditebuk menghampiri atau melebihi nisbah 1:1 dengan ketebalan bahan (bermaksud diameter lubang sama atau lebih kecil daripada ketebalan kepingan yang ditebuk), atau apabila dimensi keseluruhan bahagian diukur dalam toleransi satu digit ±0.0 milimeter hingga ± 0.0 milimeter. ±0.02 mm. Pada skala ini, undang-undang fizikal yang mengawal ubah bentuk logam, haus alatan dan dinamik akhbar memerlukan pendekatan yang berbeza secara asas untuk reka bentuk cetakan, pemilihan akhbar, kawalan proses dan pemeriksaan kualiti berbanding pengeluaran bahagian pengecap elektronik standard.

Pemacuan industri elektronik yang tidak henti-henti ke arah pengecilan adalah kuasa utama mengembangkan pasaran bagi bahagian pengecap elektronik bercop mikro. Penyambung telefon pintar, komponen alat bantu pendengaran, tempat penderia boleh pakai, sesentuh utama perentak jantung jantung, pembungkusan peranti MEMS dan bingkai plumbum IC nada halus semuanya menuntut ciri bercap mikro yang tidak boleh dihasilkan mengikut spesifikasi menggunakan pendekatan pengecapan konvensional. Jurang antara apa yang boleh dicapai oleh standard dan pengecapan mikro telah berkembang lebih luas apabila pengecilan peranti telah dipercepatkan, menjadikan perbezaan antara kedua-dua kategori ini semakin ketara secara komersial dan teknikal.

Reka Bentuk Perkakas dan Pembinaan Die: Di mana Perbezaan Paling ketara

Perkakas die yang digunakan untuk menghasilkan bahagian pengecap elektronik bercop mikro berbeza daripada perkakas standard dalam hampir setiap aspek reka bentuk, spesifikasi bahan dan proses pembuatannya. Die progresif standard untuk bahagian pengecap elektronik dibina daripada gred keluli alat seperti D2, M2, atau DC53, dengan kelegaan tebuk dan die biasanya ditetapkan pada 5–10% daripada ketebalan bahan setiap sisi. Pada dimensi standard, kelegaan ini boleh dicapai dengan pengisaran CNC konvensional dan peralatan pemotongan wayar EDM, dan alat yang terhasil boleh menghasilkan berjuta-juta bahagian sebelum memerlukan pemulihan.

Die pengecap mikro untuk bahagian pengecapan elektronik mini memerlukan kelegaan yang diukur dalam mikron satu digit — kadangkala sekecil 1–3 mikron setiap sisi untuk ciri terbaik — memerlukan komponen die yang dihasilkan pada mesin pengisar ultra ketepatan dan peralatan EDM profil yang mampu menahan toleransi ±0.001 mm atau lebih baik. Diameter tebuk untuk ciri bercop mikro boleh sekecil 0.05 mm, pada skala penebuk itu rapuh secara mekanikal dan terdedah kepada pesongan di bawah daya sisi yang dijana semasa tebukan. Pereka bentuk dadu memberi pampasan melalui susunan semak pemandu yang menyokong tebuk dekat dengan muka pemotongan, mengurangkan panjang masuk die yang meminimumkan panjang tebukan yang tidak disokong, dan penjajaran tebuk-ke-mati terkawal yang dicapai melalui tiang panduan tanah ketepatan dan semak dengan kelegaan aras mikron.

Perkakas karbida — khususnya gred tungsten karbida yang dipilih untuk gabungan kekerasan, keliatan dan kekuatan mampatannya — pada asasnya wajib untuk pengeluaran bahagian pengecap elektronik bercap mikro. Kadar haus keluli alat pada dimensi penebuk skala mikro akan menyebabkan perkakasan tidak berdaya maju secara ekonomi dalam jangka masa pengeluaran yang singkat. Die karbida, walaupun jauh lebih mahal untuk difabrikasi daripada setara keluli alat, memberikan rintangan haus dan kestabilan dimensi yang diperlukan untuk mengekalkan saiz ciri dan kualiti kelebihan merentas berjuta-juta lejang yang diperlukan untuk pengeluaran alat pengecap elektronik bercop mikro yang kos efektif.

Peralatan Akhbar dan Keperluan Kawalan Proses

Peralatan akhbar yang digunakan untuk bahagian pengecap elektronik bercop mikro berbeza dengan ketara daripada spesifikasi mesin pengecap standard. Pengeluaran alat pengecap elektronik standard bertolak ansur dengan tahap pesongan bingkai tekan, variasi selari slaid dan getaran dinamik yang akan membawa bencana pada skala mikro. Penekan setem mikro dibina untuk spesifikasi panduan slaid yang lebih ketat — biasanya 0.003 mm atau selari yang lebih baik — menggunakan panduan slaid galas penggelek hidrostatik atau ketepatan yang mengekalkan ketinggian tutup yang konsisten tanpa mengira pemuatan sipi daripada geometri bahagian asimetri.

Penekan pengecap mikro dipacu servo menawarkan kelebihan khusus untuk pengeluaran bahagian pengecap elektronik ketepatan pada skala mikro. Keupayaan untuk memprogramkan profil gerakan slaid sewenang-wenangnya — pendekatan perlahan untuk dihubungi untuk ciri yang halus, pengembalian pantas untuk pengoptimuman masa kitaran, tinggal terkawal di pusat mati bawah untuk operasi syiling — menyediakan tahap fleksibiliti proses yang tidak dapat dipadankan oleh tekanan mekanikal yang dipacu engkol. Penekan servo juga menghapuskan puncak tenaga yang dikaitkan dengan penekan mekanikal dipacu roda tenaga, mengurangkan getaran yang dihantar ke cetakan dan meningkatkan ketekalan dimensi merentas pengeluaran lama bahagian pengecap elektronik bercop mikro.

Perbandingan Bersebelahan Ciri Utama

Jadual di bawah menyediakan perbandingan berstruktur bagi perbezaan utama antara pengecapan mikro dan proses standard untuk bahagian pengecapan elektronik merentas dimensi yang paling berkaitan dengan jurutera reka bentuk dan pakar perolehan:

Perbezaan Pemilihan Bahan untuk Bahagian Setem Elektronik Skala Mikro

Pemilihan bahan untuk bahagian pengecap elektronik bercop mikro melibatkan kekangan tambahan melebihi kekangan yang dikenakan pada komponen standard. Pada ketebalan di bawah 0.1 mm, struktur mikro logam menjadi relevan secara langsung dengan kelakuan pengecapan — saiz butiran berbanding ketebalan bahan boleh menyebabkan ubah bentuk yang tidak konsisten, pembentukan burr dan variasi kualiti tepi yang boleh diabaikan pada ketebalan standard. Aplikasi pengecap mikro lazimnya menentukan bahan dengan struktur bijian terkawal, selalunya ditetapkan oleh spesifikasi bijirin halus ASTM atau JIS, untuk memastikan aliran logam yang konsisten dan kualiti tepi yang dipotong merentasi operasi pengecapan.

Aloi kuprum kekal sebagai bahan konduktor yang paling biasa untuk bahagian pengecap elektronik bercop mikro, terutamanya gred C194 (tembaga-besi-fosforus) dan C7025 (kuprum-nikel-silikon) yang menawarkan kekonduksian elektrik yang baik digabungkan dengan ciri spring dan kebolehbentukan yang diperlukan untuk sentuhan kecil dan aplikasi terminal. Aloi kuprum berilium, terutamanya C17200 dalam keadaan disepuh larutan, ditentukan untuk sesentuh spring bercap mikro di mana pesongan keanjalan maksimum di bawah beban diperlukan, walaupun pemprosesannya memerlukan perhatian yang teliti terhadap kawalan kesihatan dan keselamatan semasa operasi pengecapan dan kemasan.

Cabaran Pemeriksaan dan Pengukuran Kualiti pada Skala Mikro

Mengesahkan pematuhan dimensi bahagian pengecap elektronik bercap mikro memerlukan peralatan dan metodologi pemeriksaan yang melampaui piawaian mesin pengukur koordinat dan pembanding optik dalam kebanyakan makmal kualiti pengecapan. Saiz ciri yang diukur dalam berpuluh-puluh mikron memerlukan sistem pengukuran optik bukan sentuhan — biasanya sistem penglihatan automatik dengan objektif resolusi sub-mikron dan optik telesentrik — mampu mengukur beratus-ratus ciri setiap bahagian dalam beberapa saat pada kelajuan barisan pengeluaran. Untuk dimensi yang paling kritikal, mikroskop elektron pengimbasan (SEM) menyediakan resolusi yang diperlukan untuk mencirikan kualiti tepi, ketinggian burr dan keadaan permukaan pada tahap perincian yang tidak boleh dicapai dengan optik cahaya.

Kawalan proses statistik untuk bahagian pengecap elektronik bercap mikro mesti dilaksanakan pada tahap ketegasan yang melangkaui program SPC biasa yang digunakan untuk pengeluaran alat pengecap elektronik standard. Kehausan die pada skala mikro menghasilkan kadar hanyutan dimensi yang boleh melebihi sempadan toleransi dalam satu anjakan pengeluaran dan bukannya sepanjang pengeluaran berbilang hari yang tipikal alatan standard. SPC masa nyata dengan maklum balas automatik untuk menekan parameter — melaraskan ketinggian tutup, perkembangan suapan dan penghantaran pelinciran sebagai tindak balas kepada arah aliran dimensi yang diukur — semakin menjadi amalan standard dalam mengetuai operasi pengecapan mikro yang melayani sektor elektronik ketepatan.

Memilih Antara Bahagian Setem Elektronik Mikro dan Standard untuk Aplikasi Anda

Keputusan antara menentukan bahagian pengecapan mikro atau standard elektronik harus didorong oleh keperluan fungsi objektif dan bukannya dengan andaian bahawa toleransi yang lebih ketat sentiasa menghasilkan produk yang lebih baik. Bahagian pengecap elektronik standard adalah sesuai apabila keperluan prestasi dimensi, elektrik dan mekanikal aplikasi boleh dipenuhi dalam sampul keupayaan pengecapan konvensional — dan dalam kebanyakan aplikasi pemasangan elektronik, ia boleh. Kos perkakas yang jauh lebih rendah, asas pembekal yang lebih luas, dan pengurusan kualiti yang lebih mudah yang dikaitkan dengan bahagian pengecap elektronik standard mewakili kelebihan tulen yang tidak boleh diserahkan tanpa justifikasi fungsi yang jelas.

Setem mikro hendaklah dinyatakan apabila pengecilan ialah pemacu reka bentuk yang tulen — apabila dimensi komponen yang dikurangkan membolehkan peningkatan bermakna dalam prestasi peranti, ketumpatan penyepaduan atau pengalaman pengguna akhir yang mewajarkan pelaburan perkakas yang lebih tinggi dan pengurusan rantaian bekalan yang lebih kompleks. Aplikasi termasuk penyambung ultra-kecil untuk peranti perubatan boleh implan, sesentuh spring sub-milimeter untuk penderia boleh pakai, bingkai plumbum nada halus untuk pakej IC lanjutan dan komponen pelindung ketepatan untuk modul sensitif RF semuanya mewakili kes di mana keupayaan bahagian pengecap elektronik bercap mikro memberikan nilai fungsi yang tidak boleh direplikasi pada skala standard.
